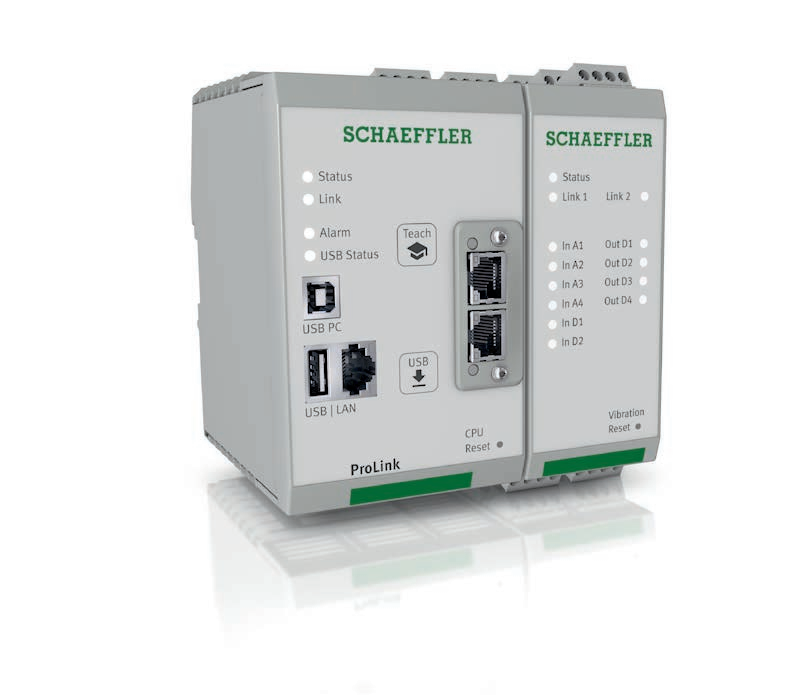

实时可靠的系统性状态监测方案—ProLink CMS

一、方案概述

ProLink CMS 是多功能模块化工业状态监测系统，通过多通道振动测量实时诊断设备健康。其 IP66 防护传感器可在 - 40℃~+85℃的水泥厂破碎车间、钢厂轧制线等场景持续工作，结合 OPC UA/REST API 集成，实现造纸机、回转窑等关键设备的预测性维护闭环。

二、解决四大工业痛点

痛点	技术方案	核心价值
突发故障停产	7×24 小时振动监测，预置 ISO 10816 报警标准	某造纸厂减少 37% 意外停机
高温高粉尘失效	独立传感器设计，IP66 防护，-40℃~+85℃宽温域	水泥回转窑连续运行 12 个月
维护缺乏数据支撑	OPC UA 直连 MES 系统，推送振动 / 温度数据	欧洲钢厂年省€120k 维护费
专业分析人力不足	浏览器 / 手机端实时查看趋势，自动生成诊断报告	10 分钟完成设备健康评估

三、核心技术能力

1. 硬核监测性能

多通道采集：16 通道同步监测振动 / 温度
高精度诊断：25.6kHz 采样频率捕捉微小损伤
工业级防护：传感器 IP66 防护，耐受酸碱腐蚀

2. 智能运维工具
操作方式中，浏览器占比 65%，手机 APP 占比 25%，平板电脑占比 10% 。

一键配置：预置风机 / 泵组等 50 + 设备模板
自动报告：PDF 格式健康报告含频谱分析图
三级报警：注意（黄色）/ 警告（橙色）/ 危险（红色）阈值

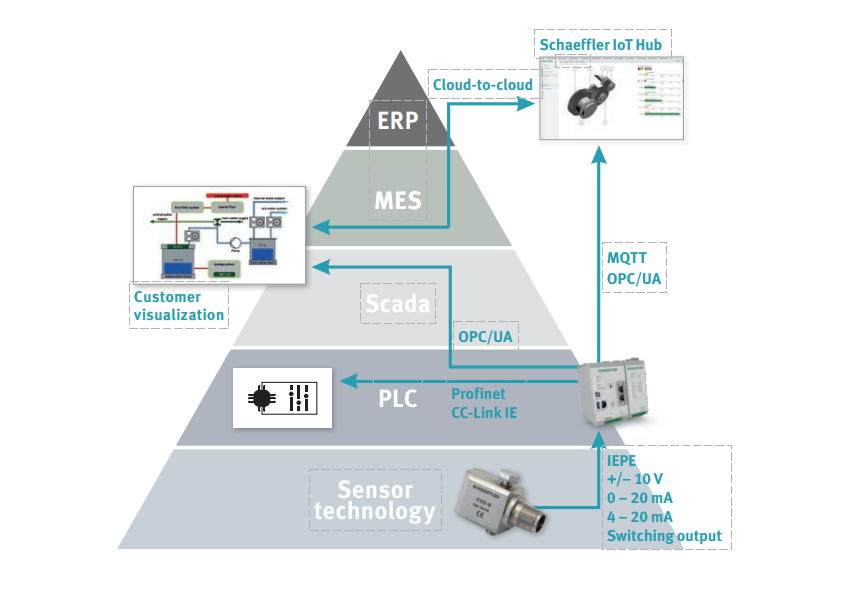

3. 无缝系统集成

层级	接口协议	应用场景
现场控制	4-20mA/Modbus	PLC 联锁停机
生产管理	OPC UA	MES 工单触发
云平台	REST API	多厂区数据对标

四、技术规格

参数项	规格
监测通道	16 通道
采样频率	最高 25.6 kHz
测量参数	振动速度 / 加速度 / 包络谱
通信接口	双以太网 + RS485+LoRaWAN
工作温度	-40℃ ~ +85℃

五、部署实施流程

阶段 1：快速启用（<1 周）

磁吸安装传感器，自动识别设备
启用预置报警阈值，呈现实时数据看板

阶段 2：系统集成（2-4 周）

OPC UA 对接 SCADA，定制化健康矩阵视图
REST API 对接云平台，实现跨厂区基准比对

阶段 3：持续优化（按月迭代）

更新故障特征库，调优维护策略

六、行业实践场景（示例）

行业	监测设备	技术方案	客户收益
造纸	纸机干燥部辊筒	轴承包络谱分析 + 温度补偿	37% 意外停机下降
水泥	回转窑齿轮箱	振动趋势预警 + 润滑系统联动	年维护成本降低€120k
钢铁	轧机主电机	16 通道振动监测 + 负荷谱分析	故障率下降 42%
